、50系列、100系列和150系列
，每段直線段的標準長度一般為3米

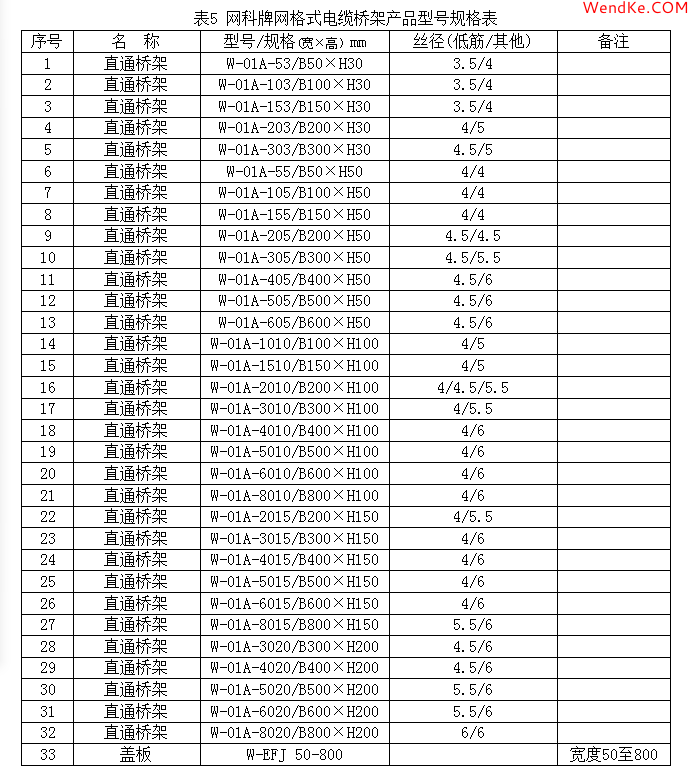

，詳細型號規格請參照參見表5。

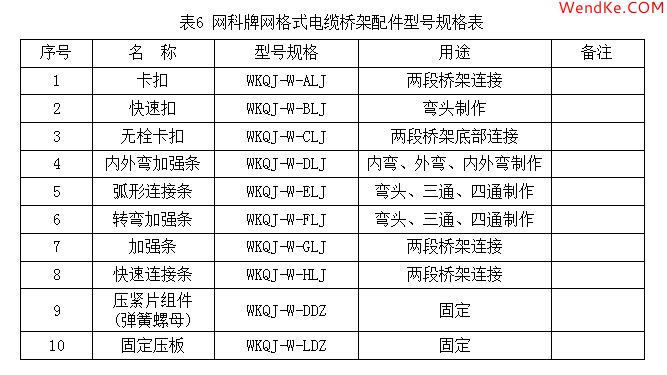

6.1.6網格式電纜橋架配件有快速連接件、普通連接件及各類扣件等等，,詳細型號規格請參照參見表6。
6.1.7主要施工機具、儀器、儀表等的名稱、型號、性能、能耗數量。
表7 主要施工機械型號規格表
7、質量控制
網格式電纜橋架安裝應符合《建筑電氣工程施工質量驗收規范》GB50303-2002中的相關要求。施工過程中應及時做好安裝記錄和分段、分層（區域）的質量檢驗批驗收資料，按要求進行工程交接報驗。
8、安全控制
本工法嚴格貫徹執行國家頒布的《建筑安裝安全技術操作規程》、《施工現場臨時用點安全技術規程》等規定外，還必須作好以下安全措施：
8.1施工人員入場前必須經過安全教育，操作前進行安全交底，專職安全員每天作好安全交底并記錄，交底有針對性和有效性，嚴格執行獎罰制度
8.2作業人員要嚴格遵守勞動紀律，履行自己的崗位職責，工作中不脫崗，上班前不喝酒。
8.3施工過程中必須戴好安全帽，系好安全帽帶。高空作業必須系好安全帶。在高空作業要求穿防滑軟底鞋，小型工具安全攜帶
，避免落物傷人
。
8.4現場臨時用電規范，嚴禁私拉亂接，現場設備作好三級保護。
9、環境保護
本工法嚴格貫徹執行國家頒布的《建筑安裝安全技術操作規程》、《施工現場臨時用點安全技術規程》等規定外，還必須作好以下安全措施：
9.1施工人員入場前必須經過安全教育，操作前進行安全交底，專職安全員每天作好安全交底并記錄，交底有針對性和有效性，嚴格執行獎罰制度。
9.2作業人員要嚴格遵守勞動紀律，履行自己的崗位職責，工作中不脫崗，上班前不喝酒。
9.3施工過程中必須戴好安全帽，系好安全帽帶；高空作業必須系好安全帶；在高空作業要求穿防滑軟底鞋，小型工具安全攜帶，避免落物傷人。
9.4必須嚴格執行防火防爆制度。
9.5現場臨時用電規范，嚴禁私拉亂接，現場設備作好三級保護。
10、效益分析
10.1該網格式電纜橋架系統安裝簡便，提高工期，大大降低人工費成本
，僅為傳統橋架勞動成本的30%。
10.2由于網格式電纜橋架是開放式結構，更便于維修、改造等
，充分節約了維護
、改造成本。
10.3網格式電纜橋架內敷設的電纜更容易散熱，可以使用截面積更小的電纜
，從而降低電纜采購成本
，并在實際運行中降低能耗
，節省能源。
10.4網格式電纜橋架與傳統橋架相比，同樣承載力
，其的重量是普通橋架的41%
，這樣大大節約了支吊架
、制作鋼材的成本。
11、工程實例
國家計算機網絡與信息安全管理中心江西分中心綜合機房項目網格式電纜橋架系統先進、完善。2022年5月工程被評為江西省安全文明示范工地
；2022年10月工程獲得南昌市“優質結構”獎，2023年2月獲得江西省優質工程“杜鵑花”獎
。
