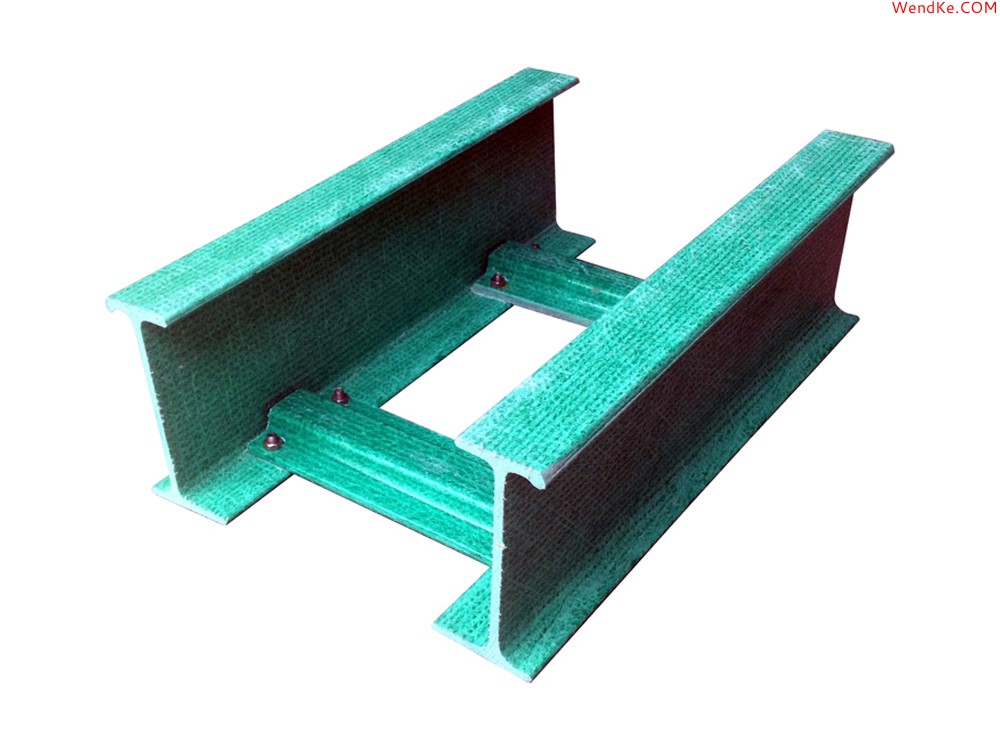

玻璃鋼梯式橋架

主要技術性能：

、普通型性能指標

、阻燃型性能指標

名稱	氧指數	水平燃燒試驗等級	著火危險試驗等級	彎曲負載變形溫度
指標	≥34.OI	I級(Class)	V-0級(Class)	≥200℃

3、電氣型性能指標

名稱	漏電起痕指數	表面電阻率	工頻擊穿強度	體積電陰率
指標	CTI≥600	≥1×1012Ω	≥70kv	≥1×1013ΩCM

、高強型性能指標

名稱	彎曲強度(MPa)	沖擊強度(KJ/m2)	比重(Kg/m2)	纖維含量(%)
指標	≥300	≥200	1.9~2.2	30~35

載荷能力：

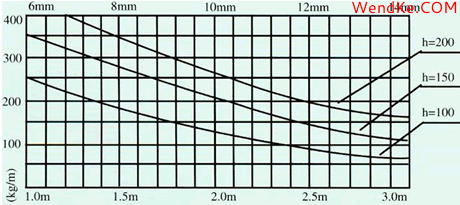

BQJ-C

、P、T普通型載荷曲線圖

666

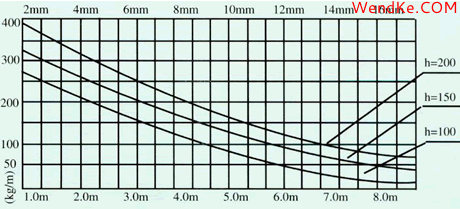

BQJ-DC

、DP

、DT大跨距重載荷曲線圖

555

安裝與維護：

1、橋架高度為50

、100時每端各6只連接孔

，高度為150

、200時每端各12只連接孔。

、支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距

。

3、橋架寬度：選擇電纜橋架的寬度時

，應留有一定的備用空位

，以便為今后增添電纜用。

、隔開敷設：當電力電纜和控制電纜較少時

，可以在同一電纜橋架安裝，但中間須用隔板將電力電纜和控制電纜隔開敷設

。

、電纜固定：匯線橋架水平敷設時，橋架之間的連接應盡量設置在跨距1/4處

。水平走向的電纜每隔2米左右固定一下

，垂直走向的電纜每隔1.5米左右固定一下。
